第五章 协作式系统与FreeRTOS

上一章流水灯和按键状态机的“非阻塞编程”实验，可以让多个任务在单核MCU上“齐头并进”。但这好比一位开发者同时负责多个项目，难免会手忙脚乱，担心某个任务被“饿死”。有没有一种方法，找一个可靠的“项目负责人”，自动、合理地分配CPU时间，确保每个任务都能按时完成？这就是本章的主角——FreeRTOS（Free Real-Time Operating System）！作为最流行的嵌入式RTOS之一，它将带领用户从“逻辑轮询”的原始社会，步入“多任务调度”的现代操作系统时代。

5.1协作式系统原型

协作式系统（Cooperative System）是一种任务调度机制，其核心特征为：

1. 自主挂起：每个任务主动判断执行条件，自行决定是否让出CPU资源；
2. 无优先级调度：所有任务具有平等执行权，不依赖优先级队列；

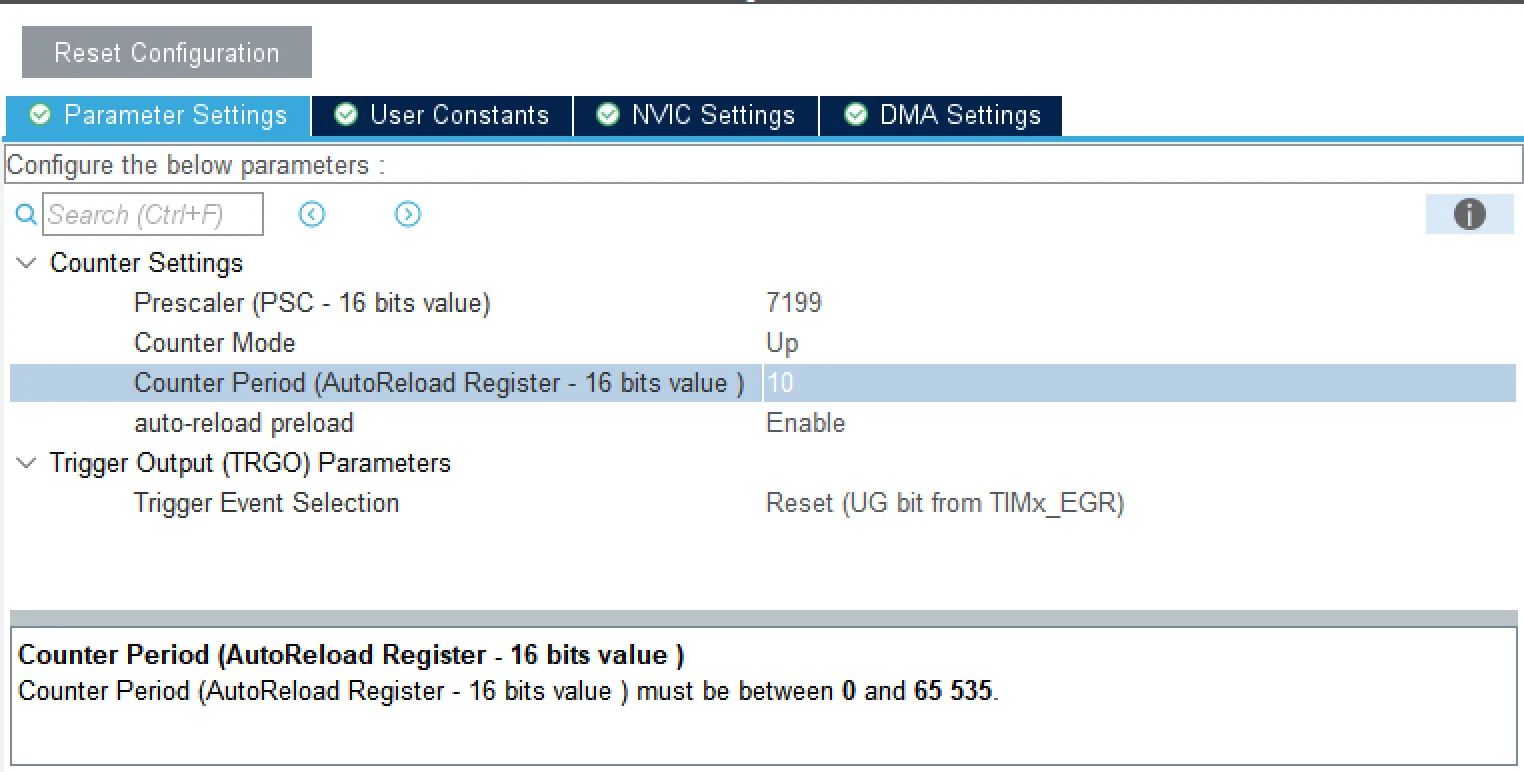

3. 非抢占机制：运行中的任务持续占用CPU，直至主动释放控制权。 通过自行构建建议协作式操作系统的方式，来深入理解这一概念。首先第一步，将系统定时器中断周期从20ms缩短至1ms，提供更精细的时间片粒度（1ms的基准单位），支持任务以毫秒级精度设置执行周期，增强多任务调度的时效性控制。通过CubeMX将定时器定时器周期从20ms改为1ms，如图5-1所示。

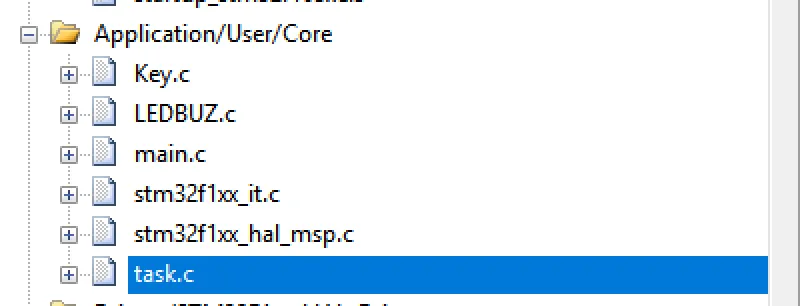

新建一个task.c和task.h文件，添加到工程中去，如图5-2所示。

首先，在task.h头文件中设计任务管理模块： 1、定义任务控制块（Tcb） 构建结构体Tcb（Task Control Bank）包含三个成员： 1）函数的指针：指向任务的可执行函数； 2）周期时长（period）：任务的理论执行实践（单位：毫秒） 3）时间戳(remainingTime):动态更新的任务剩余执行倒计时。

typedef struct {
void (*function)(void);  // 任务函数指针
uint32_t period;         // 执行周期（ms）
uint32_t remainingTime;  // 剩余时间计数器
} Tcb;

2、构建任务管理器（TcbList） 用结构体封装任务列表和状态跟踪：

1. 任务计数器（taskCount）：实时记录当前系统中已注册有效任务数量。
2. 任务数组：固定容量（10个Tcb槽位），存储用户注册的任务。

#define TICK_TASK_MAX_NUM  10  // 最大任务容量

typedef struct {
     uint8_t taskCount; // 当前已注册任务数（0 ≤ taskCount ≤ MAX_TASKS）
    Tcb infoTask[TICK_TASK_MAX_NUM];;  // 任务存储池
} TcbList;

整个task.h文件如下代码所示。

#ifndef __TASK_H
#define __TASK_H
#include "main.h"
#define TICK_TASK_MAX_NUM  10  //定时任务最大数量

typedef struct {
void (*fuction)(void);//函数指针
uint32_t period;//周期时长
uint32_t remainingTime;//时间戳
}Tcb;//任务控制块
typedef struct {
uint8_t taskCount;//指示列表占用情况
Tcb infoTask[TICK_TASK_MAX_NUM];//存储任务信息
}TcbList;//任务控制块列表

//声明函数
uint8_t createLoopTask(void (*task)(void),uint32_t period);
void scanTask(void);
void initTask(void);

#endif

在task.c文件中： 1.初始化：创建taskList（基于TcbList）存储任务信息。 2.createTask函数：添加任务

1)输入：函数地址，运行周期 2)检查任务数未超限 3)保存函数地址、周期、当前时间戳这三项到列表中 4)任务技术加1 3.scanTask函数：调度函数，这个函数的核心机制是通过时间戳差检测周期任务，超时则执行。 1)主循环调用，检查各任务是否超时 2)判断：（系统时间mySysTick-任务时间戳）是否大于任务周期 3)若超时：执行任务函数，并更新时间戳 task.c代码如下所示。

#include "task.h"
#include <string.h>

volatile uint32_t mySysTick = 0,mySysTicklast=0;
TcbList taskList;

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM6){
    mySysTick += 1;//中断服务函数只有变量+1操作
}
}

uint8_t createLoopTask(void (*task)(void),uint32_t period)
{
if(taskList.taskCount+1>=TICK_TASK_MAX_NUM){//超出最大任务量
    return 0;//创建任务失败
}
taskList.infoTask[taskList.taskCount].fuction=task;//写入函数指针
taskList.infoTask[taskList.taskCount].period=period;//写入周期时长
taskList.infoTask[taskList.taskCount].remainingTime=mySysTick;//记录时刻
taskList.taskCount+=1;//任务总量+1
return 1;
}

void scanTask(void)
{
uint16_t i=0;
if(mySysTick-mySysTicklast>=1)//时钟滴答
{
for(;i<taskList.taskCount;i++){
if(mySysTick-taskList.infoTask[i].remainingTime>=taskList.infoTask[i].period){
taskList.infoTask[i].fuction();//执行任务函数
taskList.infoTask[i].remainingTime=mySysTick;//更新时间戳
}
}
mySysTicklast=mySysTick;
}
}

 void initTask(void)
{
taskList.taskCount = 0;
memset(taskList.infoTask, 0x00, sizeof(taskList.infoTask));
}

在main.c文件中，首先进行初始化，而后将三个任务用createLoopTask函数添加到任务中去，打开定时器，在while（1）主循环中扫描任务，如下所示。

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "Key.h"
#include "LEDBUZ.h"
#include "task.h"

/* USER CODE END Includes */
int main()
{
    /* USER CODE BEGIN 2 */
    keyInit();
    initTask();//初始化
    createLoopTask(keyScan,KEY_Period);//
    createLoopTask(keyAction,KEY_Period);
    createLoopTask(LED_Running2,LED_Period);//任务创建
    HAL_TIM_Base_Start_IT(&htim6);//开启定时器
  /* USER CODE END 2 */
  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
      scanTask();//任务切换
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
}

通过上述实现，完成了一个轻量级时间片轮转协作式系统。该框架在实际开发中具备较高实时性，核心优势如下：

1.高扩展性，任务创建灵活便捷； 2.资源高效，系统开销小，内存占用少，可以适配资源受限的MCU； 3.低耦合架构，与底层驱动解耦，便于集成。

但是这种轻量级时间片轮转协作式系统对于RTOS来说还有一定的局限性： 1.功能精简，缺乏高级调度机制； 2.驱动需遵循协作式开发规范； 3.禁止阻塞式代码； 4.需采用状态机模式开发，开发复杂度高。

5.2状态机到RTOS的思维转变

在单核CPU上实现多任务时，虽然能从逻辑上划分出多个独立的任务循环，但是CPU无法真正同时运行它们。为此，开发者通常需要将每个循环任务拆解为“基于状态机的非阻塞片段”，通过条件判断在不同片段间切换，从而模拟并发执行。

回顾上一章的按键扫描程序，其本质就是将完整的按键处理流程分解为“检测”、“消抖”、“确认”等离散状态，并通过状态迁移取代单一的顺序执行。然而，对于逻辑简单的任务，引入状态机反而会增加设计的复杂性。

而RTOS的优势在于，它极大的契合了开发者的直觉性思维。编程时，用户无需再手动拆分任务和管理状态变迁，只需专注于实现每个任务自身的完整循环逻辑。RTOS的内核调度器会接管CPU资源的分配，通过快速切换任务，营造出多任务“并行”执行的假象。

此外，以FreeRTOS为代表的系统还提供了更强大的并发控制机制，一是优先级抢占调度，确保高优先级任务能及时响应，类似于抢占优先级但是不完全一样；二是任务间通信机制，如队列、信号量等，能让任务高效、安全的同步和通信。

综上所述，ROTS将开发者从手动管理状态机的复杂工作中解放出来，使其能更高效的构建复杂的多任务应用。

5.3调度的艺术：RTOS的“并发”魔术

下面用一张图片来阐释RTOS环境下基于时间片轮转的任务调度与事件响应机制，如图5-3所示。

设定在图5-3的系统中共存在三个独立任务，功能分工如下：

1. 任务1：监控事件A，发生后通知任务3；
2. 任务2：监控事件B，发生后通知任务3；
3. 任务3：负责信息显示处理。

在宏观视角下，任务1、任务2和任务3呈现为三条并行的色带，仿佛在时间轴T上持续同步运行，体现了RTOS所提供的“逻辑并发”能力。 然而在微观视角下，单核CPU在任一时刻只能执行一个任务。RTOS调度器将CPU时间划为极小的时间片（例如1ms），并通过快速轮转执行（任务1->任务2->任务3...）营造出宏观并发的效果。

以5-3图为例，详细分析一个事件从发生到被任务处理的完整流程，该场景设定三个任务优先级相同、均不挂起（持续就绪），且系统采用1ms的时间片轮转调度算法。

1. 事件发生 事件B在t0时刻于硬件层面产生（例如，某个GPIO引脚电平发生变化）。

2. 响应延迟 由于事件源未连接中断，因此事件B仅被记录在硬件寄存器中。若此时 正在执行任务1或任务3，则无法立即响应此事件。系统必须等待监控该事件的任务2获得CPU的使用权。

3. 调度响应 1）在当前运行的任务时间片用尽后，RTOS调度器被触发，进行任务切换。 2）调度器根据轮转规则，将CPU使用权赋予给就绪队列中的下一个任务。 3）如果上一个任务是任务1，那么当前应该执行任务2；如果上一个任务是任务3，当前执行任务1；执行完了任务1后，下一个时间片轮转触发调度器执行任务2。 4）任务2开始执行，读取硬件寄存器，从而检测到事件B已经发生，随即执行相应的处理逻辑（任务2：监控事件B，发生后通知任务3）。

4. 延迟分析 1）最大延迟：在特定场景下，任务2最大响应延迟为一个调度周期。即事件B在任务2刚被切换出去后发生，此时它必须等待任务1和任务3依次执行完各自的时间片后，才能再次被调度。最大延迟时间为（N-1）*时间片，其中N为同等级优先级的就绪任务数，本例中为（3-2）*1ms = 2ms。 2）平均延迟：任务2的平均响应延迟约为一个调度周期的一半，本例中约为1.5ms。

总结下来，RTOS的时间片指的是每个任务被分配到的、依次连续执行的最长时间，可以理解成时间片是每个任务的CPU时间配额，通常是1ms。

当然，RTOS也没有那么“死板”必须固定的执行1ms，因此在实际场景中，可以这样去理解RTOS的整体运行机制：首先，调度器选择一个当前最高优先级的任务让他运行，并且启动一个定时器（系统节拍Tick），这个任务会连续的占用CPU，直到发生以下情况之一：

1. 用完了它的时间片：定时器超时（1ms到），调度器强行收回CPU控制权。

2. 主动放弃CPU：当任务执行提前完成，可以主动放弃CPU（挂起），调度器会立即进行任务切换，不会等到当前时间片用完，新任务即刻运行，这样可以避免CPU空转，提升实时性。挂起可通过调用延迟函数（如vTaskDelay）或等待信号量、队列等资源。 这也是RTOS区别于裸机轮询的核心优势，实现了零延迟任务切换、100%CPU有效利用以及硬实时响应能力。

3. 被更高优先级任务抢占：有更高优先级任务就绪，发生抢占。

只有在情况1下，才真正体现“时间片轮转”的调度，情况2和情况3 是由任务行为或者优先级决定的。

5.4CubeMX配置FreeRTOS

新建一个工程文件夹命名为XXXX，直接将XXXXXXXX复制到，打开CubeMX工程后，需要先去掉TIM6的Activated选项，不再需要继续采用TIM6定时器中断，如图5-4所示。

在左侧菜单栏中单击SYS选项，将其中的Timebase Source由默认的SysTick修改为TIM6（TIM6和TIM7属于基本定时器，适合作为HAL库的时钟源）。这样修改的原因是，许多实时操作系统（RTOS）默认使用SysTick作为系统时钟源，若HAL库也使用SysTick，会造成资源争用，导致代码生成时出现冲突警告。通过将HAL时基独立配置为TIM6，可有效避免该问题，如图5-5所示。

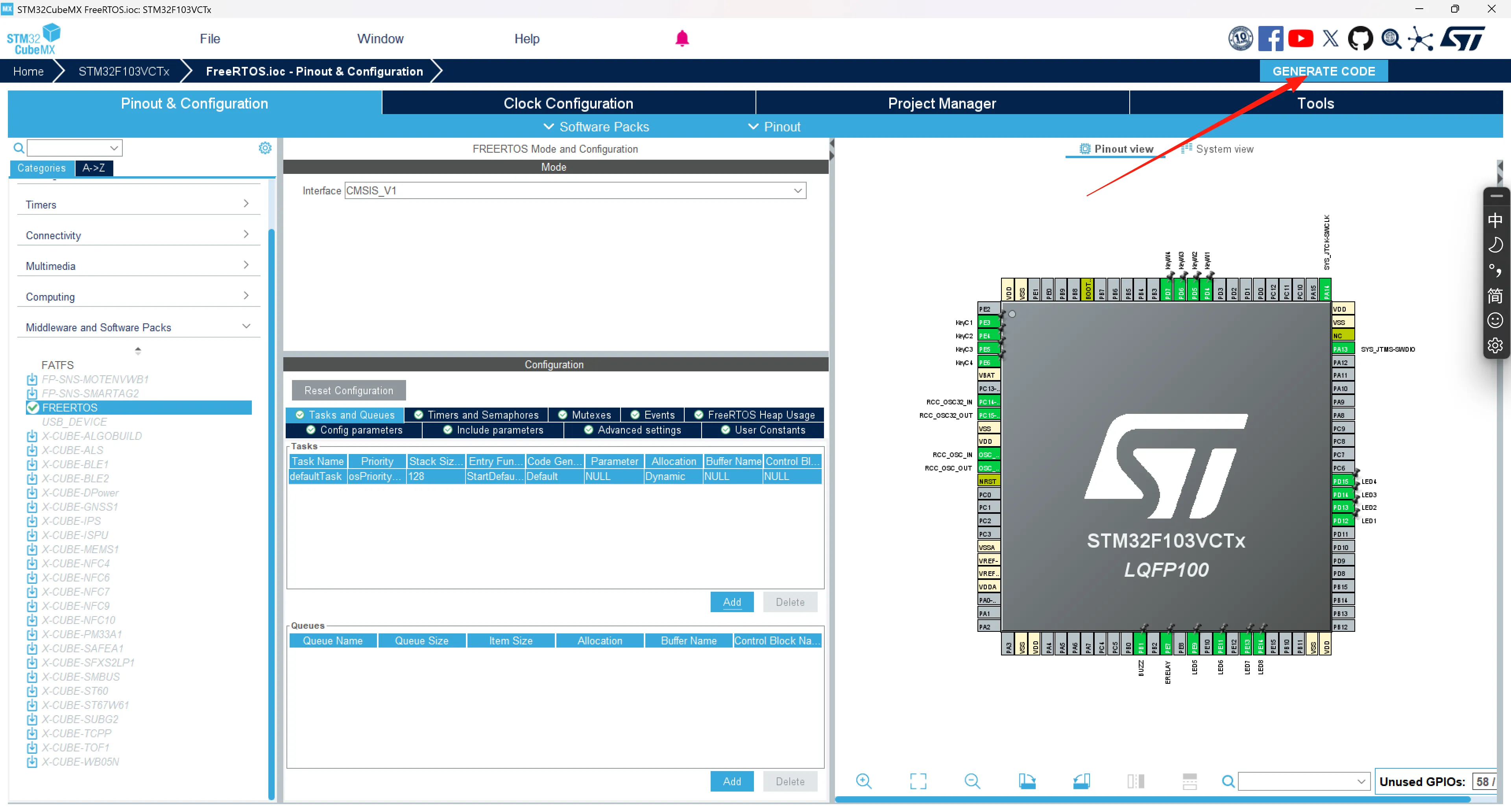

从右侧菜单栏找到“Middleware and Software Packs”，选择其中的“FREERTOS”，选择“CMSIS_V1”版本（目前阶段本教材推荐RTOS内核的原生API，V2版本为ARM主推，更加抽象的封装），如图5-6所示。

其余选项全部使用默认配置，而后单击“GENERATE CODE”导出MDK工程，如图5-7所示。

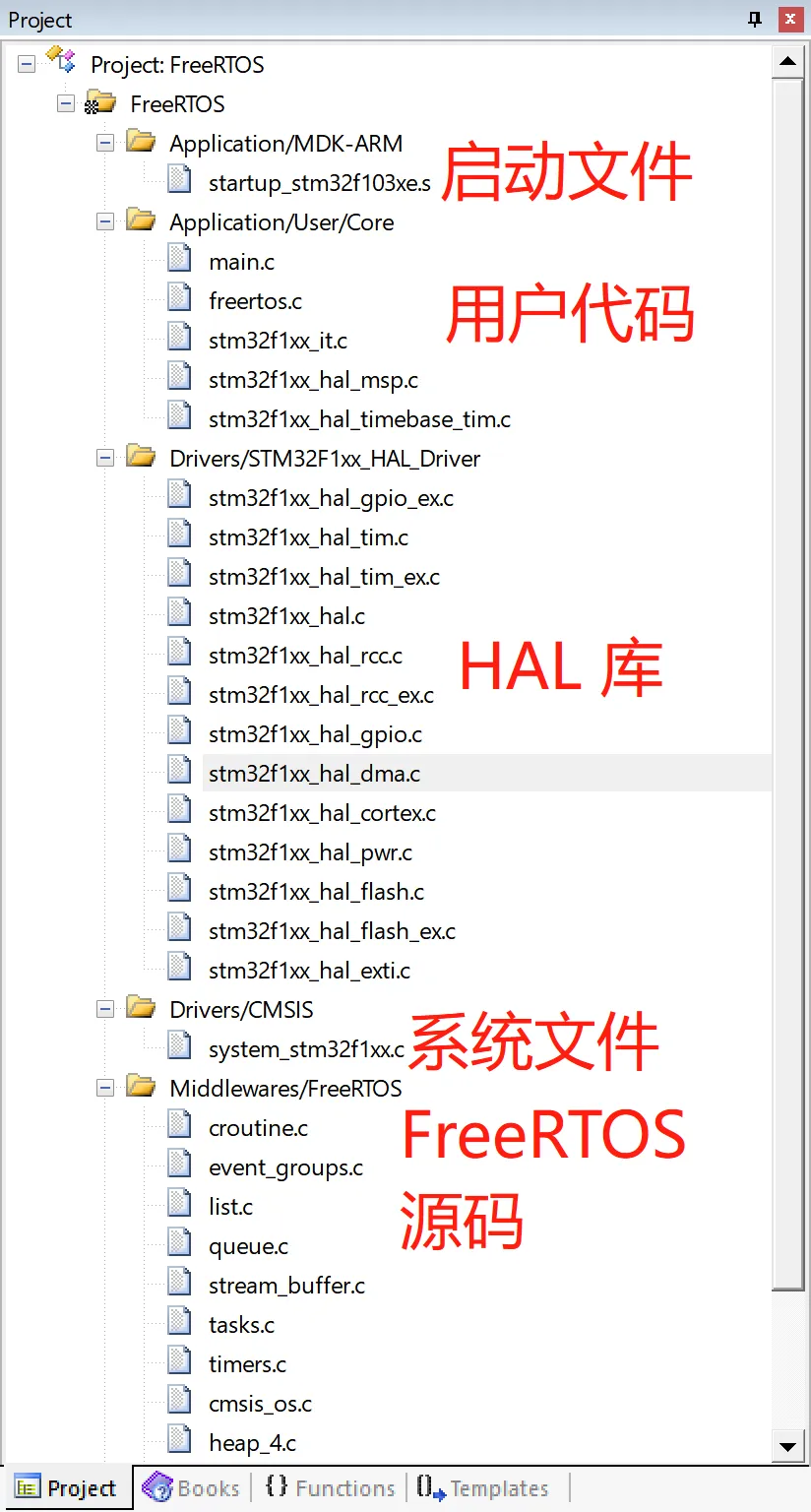

打开MDK工程可以看到以下代码结构，多了一份FreeRTOS的源码文件夹，存放着FreeRTOS的实现代码，如图5-8所示。

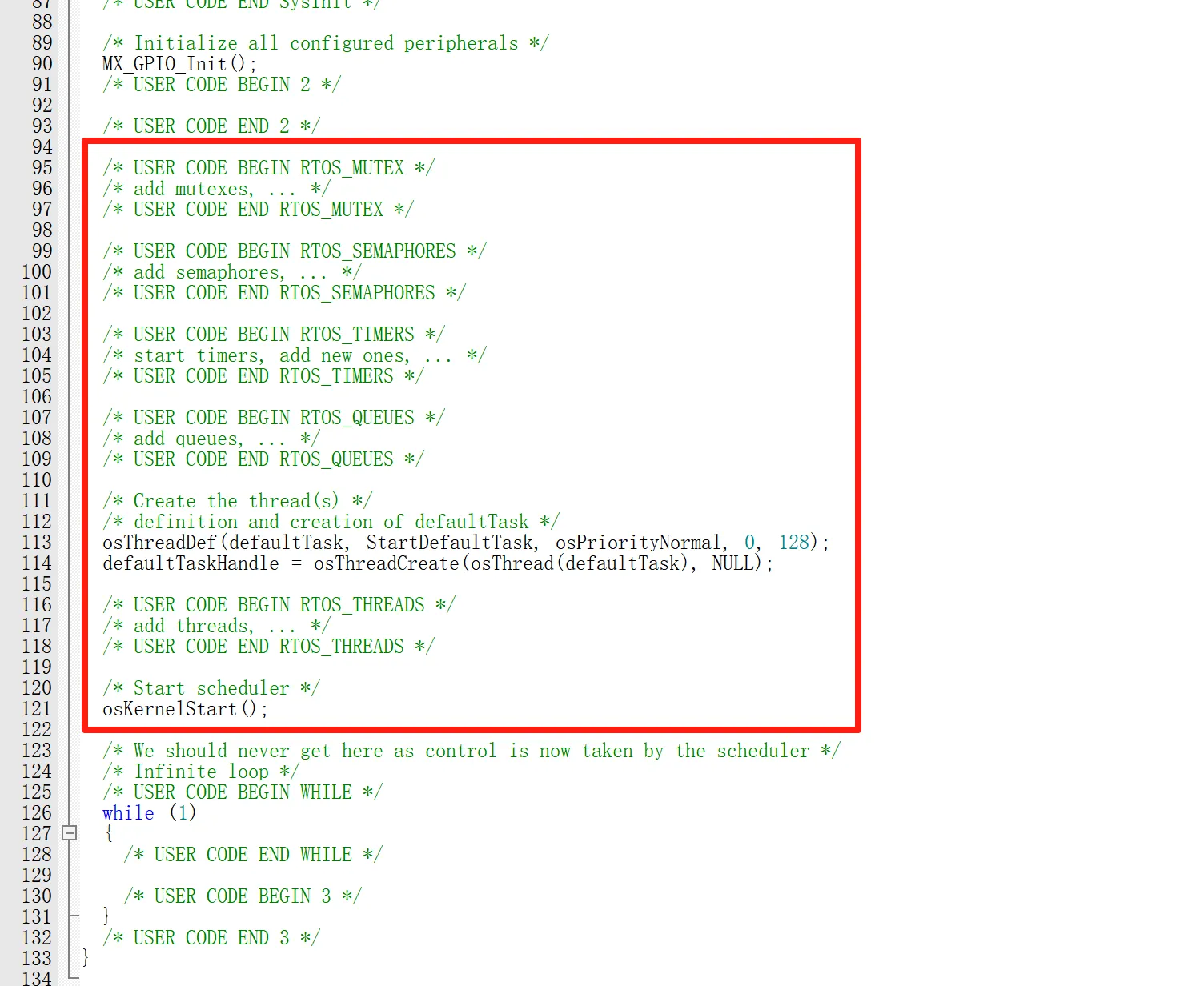

打开main.c文件，可以看到代码的注释结构也增加了一些RTOS相关的内容，在编写代码的过程中也需要遵循注释提示的规范，如图5-9所示。

5.5FreeRTOS单任务创建

由于FreeRTOS是广泛应用的实时操作系统，其原生API比CMSIS-OS封装层更加直观，便于学习与应用。因此，本教材选择直接调用FreeRTOS API进行开发。为提升代码的可读性，创建Application/Task和Application/Drivers两个代码目录，分别用于存放任务实现和硬件驱动代码，如图5-10、5-11和5-12所示。

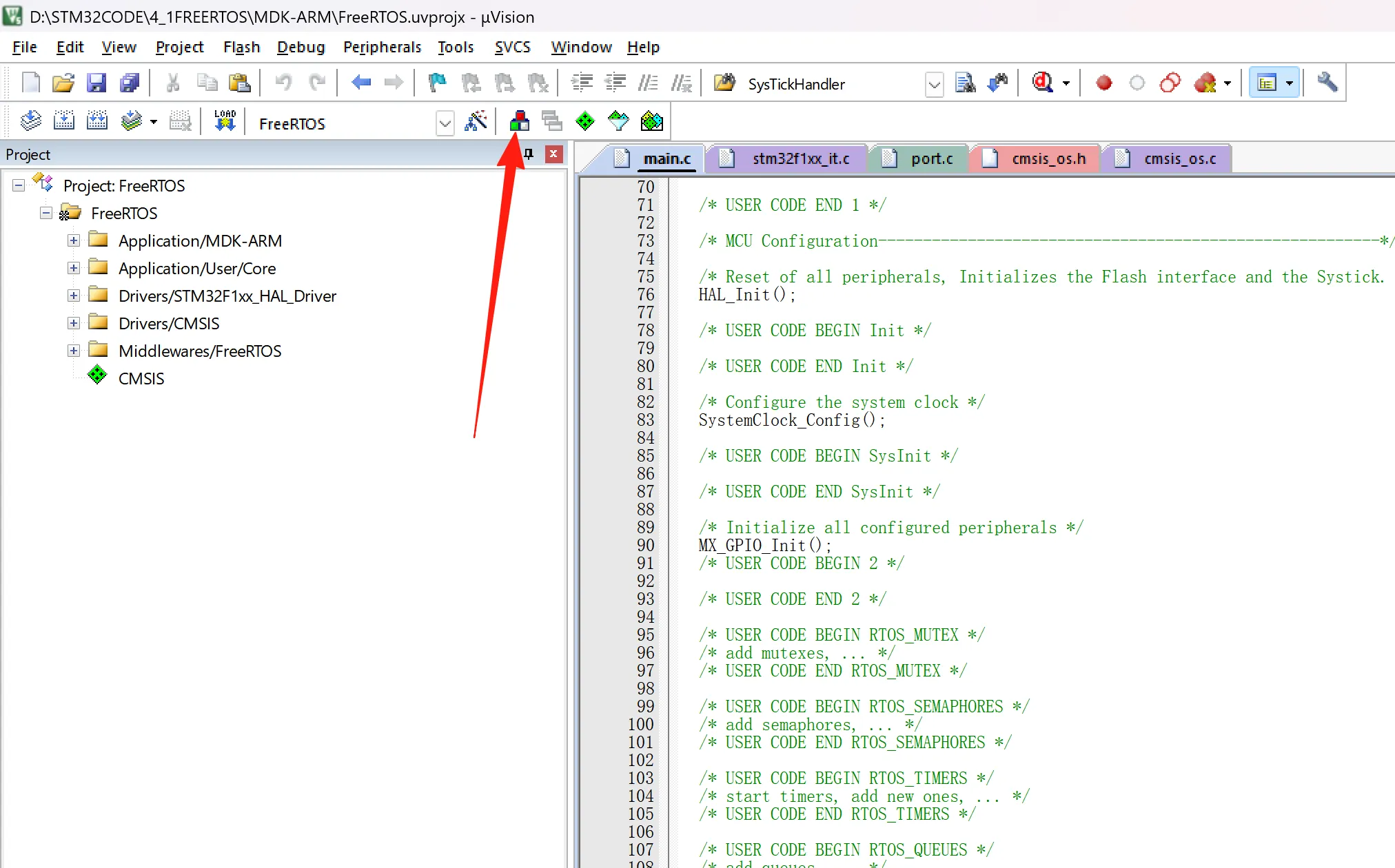

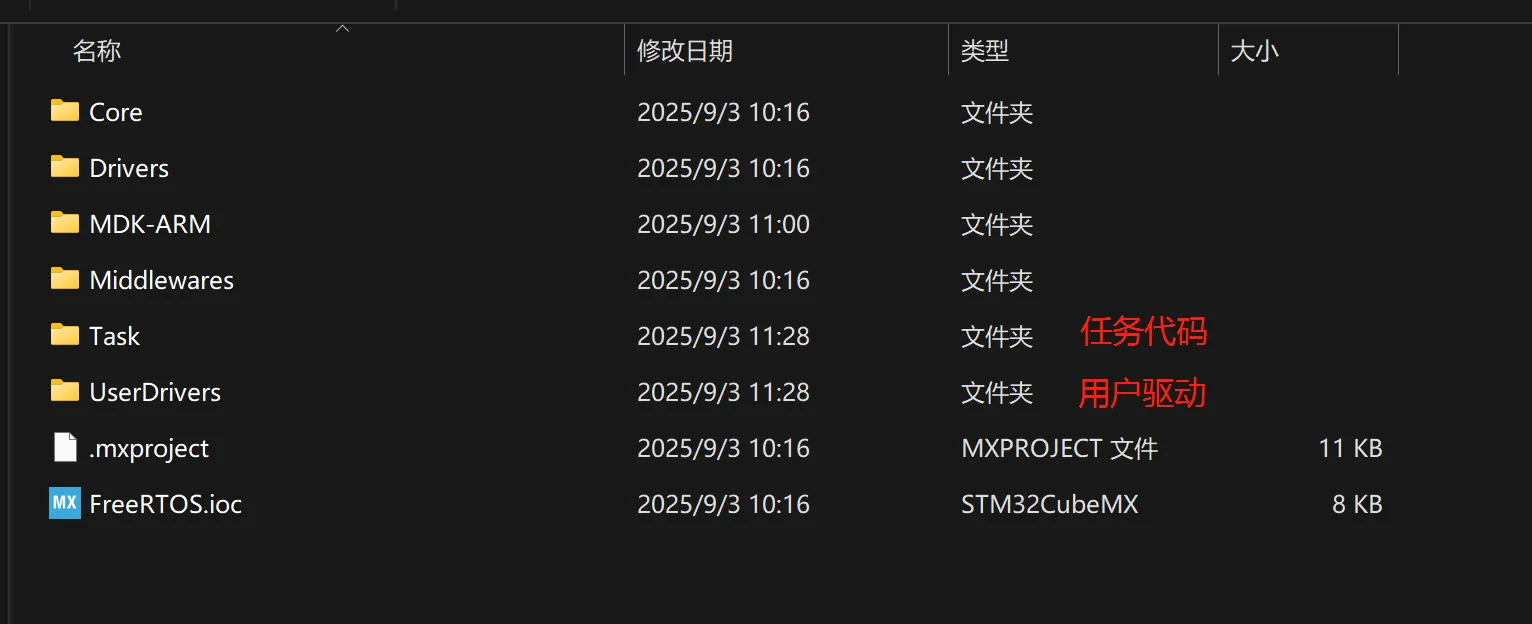

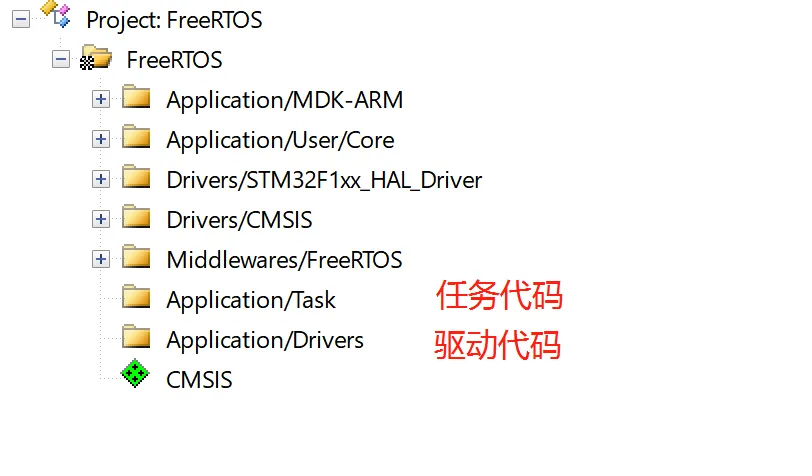

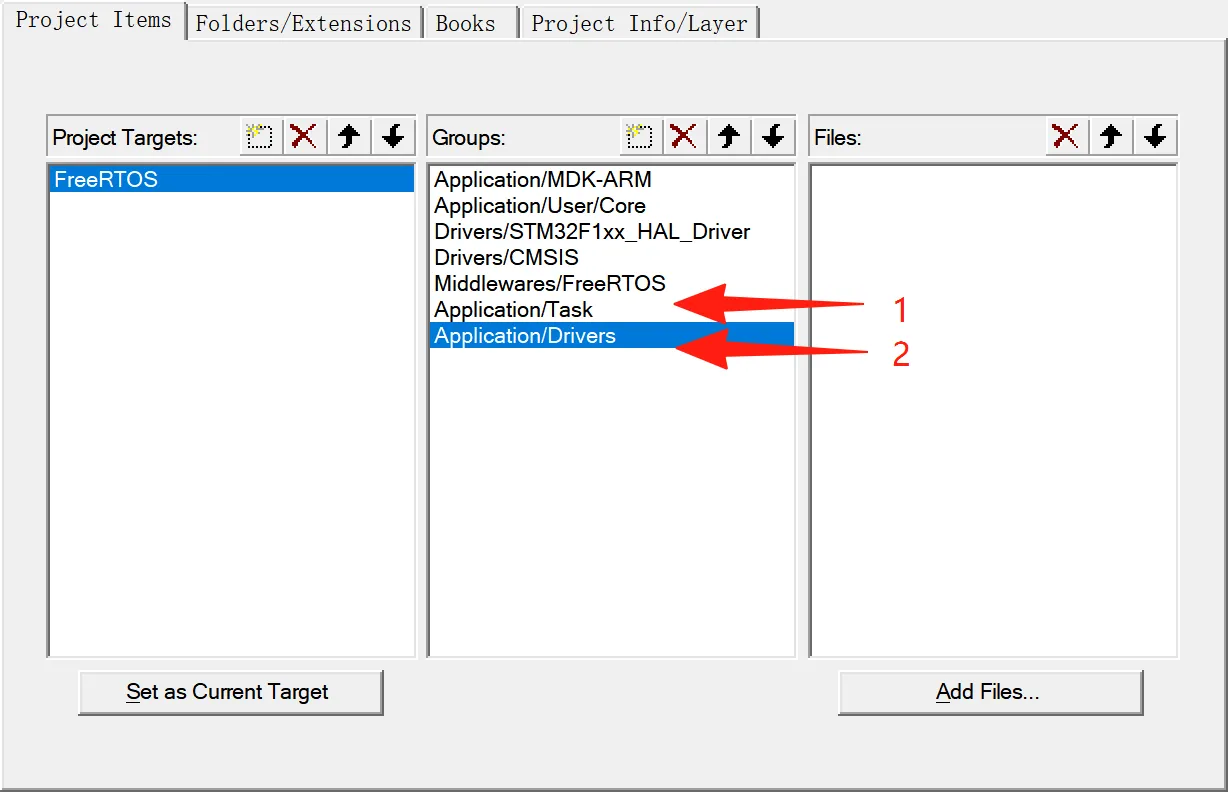

打开工程文件夹，新建两个文件夹，分别命名为Task和UserDrivers用于存放任务代码和用户编写的驱动代码。在Task和UserDrivers文件夹下，分别各自再新建两个命名为Inc（include）和Src（source）的文件夹，用来存放.h头文件和.c源代码，如图5-11所示。

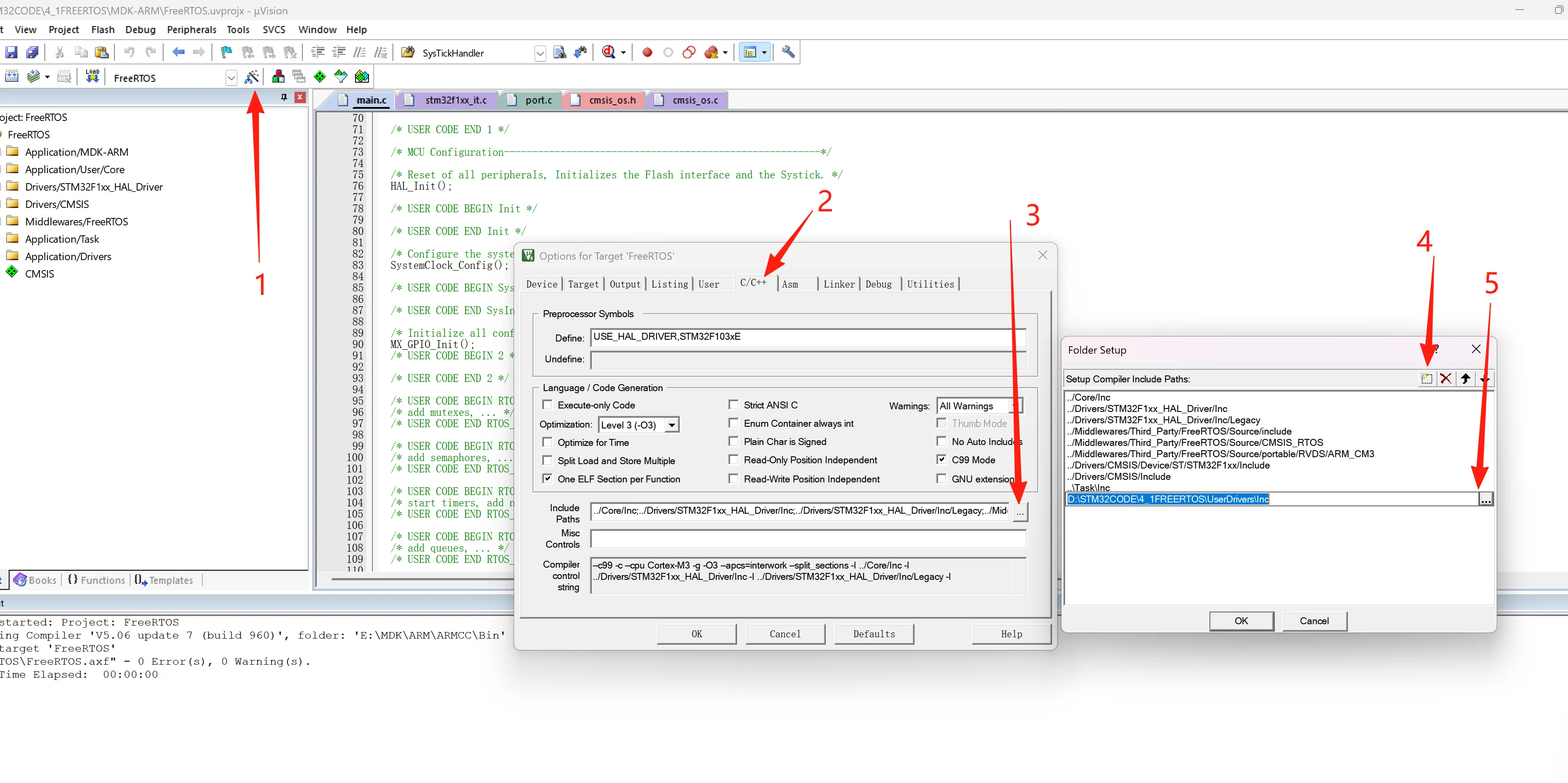

单击Keil软件的“Option for target”图标，单击“C/C++”菜单，将Task/Inc和UserDriver/Inc两个路径添加到Keil的头文件搜索路径中，具体步骤如图5-12所示。

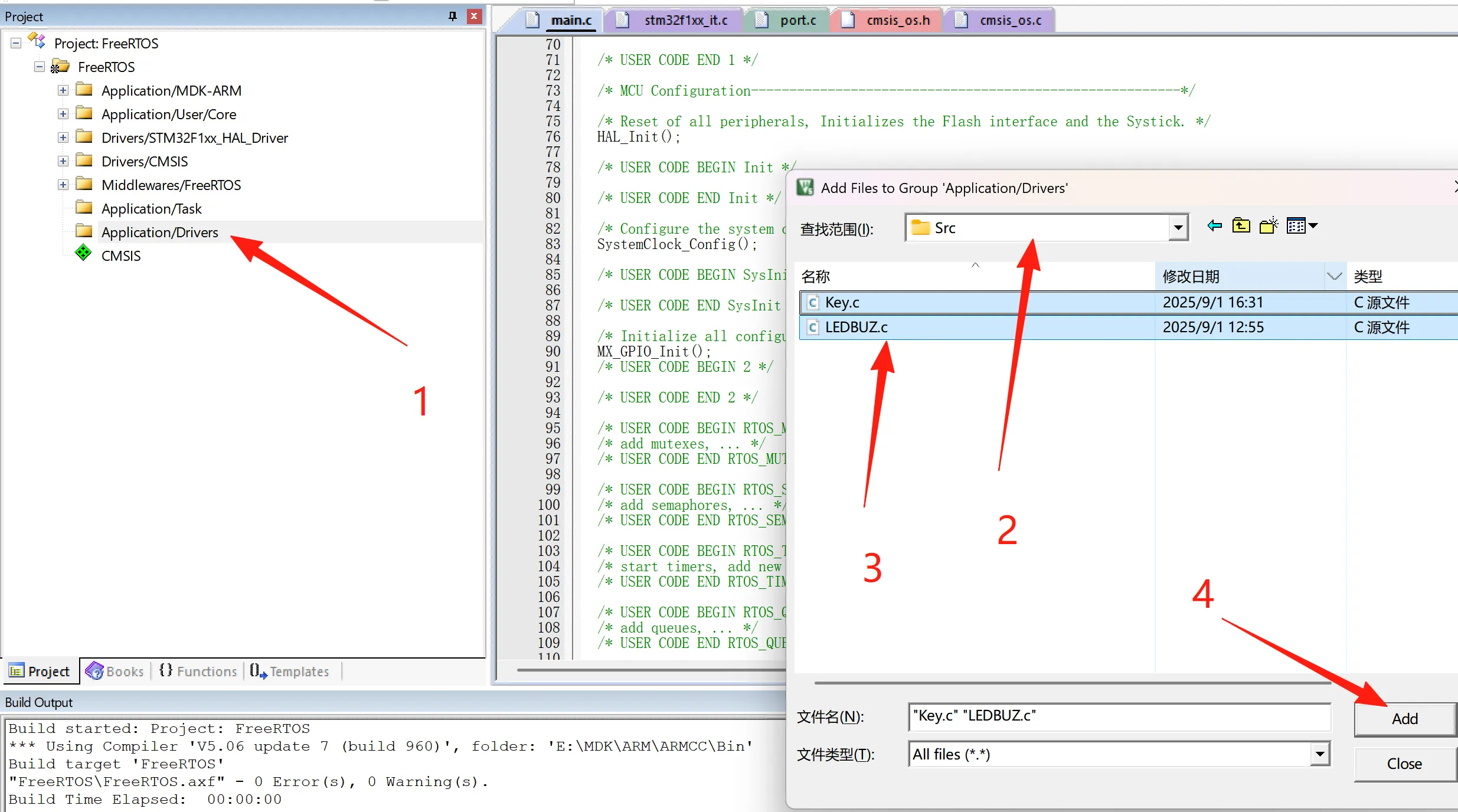

将之前章节编写的key.c、LEDBUZ.c复制到UserDriver/Src目录下，将key.h、LEDBUZ.h复制到UserDriver/Inc目录下。 双击Project栏下的Application/Driver文件夹进入“Add File to Group ‘Application/Driver’”，将key.c和LEDBUZ.c添加到工程分组，如图5-12所示。

新建文件（快捷键ctrl+n），保存（快捷键ctrl+s）到Task/Src目录下，命名为myTask.c，双击Application/Task分组，将myTask.c添加到这个分组。再新建一个文件，命名为myTask.h，添加到Task/Inc目录下，如图5-13所示。

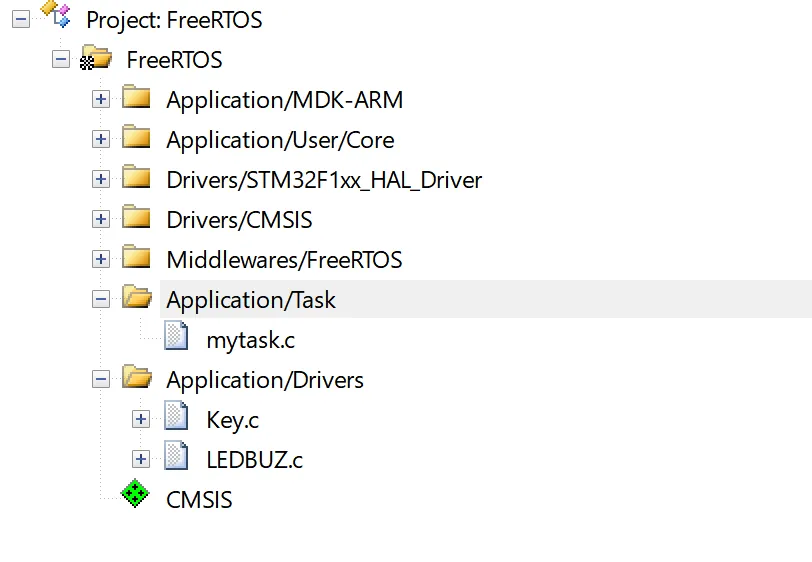

将CubeMX生成的CMSIS-OS接口任务创建代码屏蔽（注释/删除），如图5-13所示。这是因为本项目直接使用FreeRTOS API，若保留此代码，系统会创建一个无用的空任务，徒然消耗资源。请注意，后续使用CubeMX重新生成代码时，此段代码会被回复，需要再次手动屏蔽。

myTask.c文件的程序代码如下所示:

#include "mytask.h"
#include "Key.h"
#include "LEDBUZ.h"

void myTaskCode( void * pvParameters )
{
    for( ;; )
    {
    /* Task code goes here. */
    LED_Running2();
    keyScan();
    keyAction();
    vTaskDelay(20);//调用系统延时,单位是ms
    }
}

在myTask.c文件中实现myTaskCode函数，该函数将直接调用上一节的功能代码，并使用vTaskDelay()实现延时。（也可以用vTaskDelayUntil()延时，两者区别不大，用vTaskDelayUntil更精准一些） 要明确的是，myTaskCode是一个任务，里边执行了4个函数。也就是根据RTOS时间片轮转的规则，myTaskCode这个任务每次执行时间为1ms。但是这里还用到了一个延时20ms的函数vTaskDelay(20)，需要重点说明。 vTaskDelay与之前使用的HAL_Delay有本质区别：

1. HAL_Delay通过空循环消耗CPU资源实现延时，会持续占用处理器。
2. vTaskDelay则会将当前的任务挂起，让出CPU给其他就绪任务，待延时结束后再回复执行。

事实上，即使误用HAL_Delay也不会导致系统崩溃。由于FreeRTOS采用抢占式调度机制，虽然HAL_Delay会阻塞当前任务，但系统调度器仍可中断此阻塞状态，切换到其他任务：

1. 更高优先级任务，可正常抢占执行；
2. 同优先级任务，可通过时间片轮转获得执行权；
3. 更低优先级任务，将被阻塞，无法运行。

这种设计体现了FreeRTOS调度器的健壮性，但为了避免资源浪费和低优先级任务“饿死”，在实际开发中仍要选用vTaskDelay。如果选用vTaskDelay函数，在延时的过程中，低优先级也可以获得执行的机会。

myTask.h文件代码如下：

#ifndef __MYTASK_H
#define __MYTASK_H
#include "FreeRTOS.h"
#include "task.h"
#include "timers.h"
#include "queue.h"
#include "semphr.h"
#include "event_groups.h"

#define myTask_STACK_SIZE 200

void myTaskCode( void * pvParameters );

#endif

在这个头文件程序中，首先需要将FreeRTOS相关的头文件都添加进入来。其中只要用到FreeRTOS，FreeRTOS.h和task.h就必须包含，而其他几个头文件在本小节程序中用不到，但是依然添加进来，后续用到时再解释。头文件的增加并不会增加程序代码，只是会增加一点编译时间。

此外，在这个头文件中，还需要通过宏定义制定任务的栈大小，设置合适的栈空间是RTOS编程的关键环节，如果分配不合理会出现以下两种情况：

栈空间分配过小：当任务函数调用层次过深（如递归调用）或定义过多局部变量（如大型局部数据）时，可能导致栈溢出，引发程序异常崩溃。

栈空间分配过大：虽然避免溢出风险，但会浪费宝贵的内存资源，影响系统的整体性能。 因此，为每个任务分配合适的栈空间至关重要。在后续的课程中，将逐步详细介绍如何通过实际测量方法确定最优的栈大小配置，此处暂不展开说明。此处设置栈空间是200，但指的是 StackType_t类型的变量个数，在32位的架构上，相当于800个字节。

main.c文件程序代码如下：

/* USER CODE BEGIN Includes */
#include "mytask.h"

/* USER CODE END Includes */
/*省略其他*/
/* USER CODE BEGIN PV */
StaticTask_t myTaskTCB;
StackType_t myTaskStack[ STACK_SIZE ];
TaskHandle_t myTaskHandle = NULL;
/* USER CODE END PV */
/*省略其他*/

int main()
{
/*省略其他*/
/* USER CODE BEGIN RTOS_THREADS */
/* add threads, ... */
myTaskHandle = xTaskCreateStatic(
myTaskCode,/*Function that implements the task. */
"myTaskCode",          /* Text name for the task. */
myTask_STACK_SIZE, /* Number of indexes in the xStack array. */
NULL,    /* Parameter passed into the task. */
tskIDLE_PRIORITY,/* Priority at which the task is created. */
myTaskStack,          /* Array to use as the task's stack. */
&myTaskTCB );  /* Variable to hold the task's data structure. */
/* USER CODE END RTOS_THREADS */
/*省略其他*/
osKernelStart();//操作系统启动，调度器调度任务运行。
while(1){//程序永远也运行不到此处。

}
}

在本例的 main函数中，使用 xTaskCreateStatic来创建一个静态任务。对于初学者，推荐优先掌握静态任务的概念。它的核心特点是任务内存（如任务栈）在程序启动前就已预先分配好，这带来了绝佳的确定性、安全性和可靠性，是理解 RTOS 多任务机制的理想起点。尽管这种方式灵活性不足，但能让用户先专注于任务调度等核心概念。关于更具灵活性但也更复杂的动态任务，将在后续课程中深入探讨其与静态任务的异同。 xTaskCreateStatic函数的参数列表如下所示：

序号	参数	功能描述	备注
1	pvTaskCode	任务入口函数指针	指向要运行的函数
2	pcName	任务名称	不超过16byte
3	ulStackDepth	任务栈的深度	StackType_t个数
4	pvParameters	任务函数参数指针	不用可设为NULL
5	uxPriority	任务优先级	数字越大优先级越高0~32
6	puxStackBuffer	指向任务栈内存的指针	指向用户分配的数组
7	pxTaskBuffer	指向任务控制块内存的指针	任务块信息，包括栈顶指针、优先级等

在main.c文件中，每一个变量的声明、本质、用途和关联API整合如下：

1. StaticTask_t myTaskTCB：任务控制块变量，静态分配内存，用于存储任务状态、优先级及栈指针等核心信息。其地址需通过 xTaskCreateStatic()的 pxTaskBuffer参数传入。
2. StackType_t myTaskStack[STACK_SIZE]：任务栈的静态数组，用于保存任务执行的上下文与局部变量。STACK_SIZE以字为单位（通常1字=4字节），数组首地址需通过 puxStackBuffer参数传入。
3. TaskHandle_t myTaskHandle = NULL：任务句柄指针，本质是 TCB_t*。在调用 xTaskCreateStatic()成功后，通过其返回值赋值，作为后续操作任务（如删除、挂起）的引用凭证。

5.6FreeRTOS多任务创建与任务控制

在5.5小节单任务实现的基础上，本小节将程序重构为两个独立的任务：流水灯任务和按键任务。通过按键任务对流水灯任务进行挂起与恢复操作，深入演示RTOS多任务管理机制，具体包括任务创建、任务间通信以及任务状态转换等核心概念，从而加深对RTOS实时性和多任务优势的理解。

myTask.c文件代码如下所示：

void ledTaskCode( void * pvParameters )
{
for( ;; )
{
for(uint8_t i =0;i<CODE_STEP;i++){//程序步
HAL_GPIO_WritePin(My_Gpio[i].GPIOx,My_Gpio[i].GPIO_Pin,My_Gpio[i].PinStateOpen);//点亮
vTaskDelay(My_Gpio[i].Delay_ms);
HAL_GPIO_TogglePin(My_Gpio[i].GPIOx,My_Gpio[i].GPIO_Pin);//反转电平
}
}
}


void keyTaskCode( void * pvParameters )
{
for( ;; )
{
/* Task code goes here. */
keyScan();
keyAction();
vTaskDelay(20);
}
}

key.c程序代码如下所示：

extern TaskHandle_t ledTaskHandle ;
/*省略其他*/
void keyAction()
{
/*省略其他*/
switch (Keys[KET_Ok].event) {
case KEY_EVENT_NONE:
break;

case KEY_EVENT_CLICK:
vTaskSuspend(ledTaskHandle);//挂起LED任务
Keys[KET_Ok].event = KEY_EVENT_NONE;
break;

case KEY_EVENT_DOUBLE_CLICK:
vTaskResume(ledTaskHandle);//恢复LED任务

Keys[KET_Ok].event = KEY_EVENT_NONE;
break;

case KEY_EVENT_LONG_PRESS:
vTaskResume(ledTaskHandle);//恢复LED任务

Keys[KET_Ok].event = KEY_EVENT_NONE;

break;
case KEY_EVENT_COMBO:
Keys[KET_Ok].event = KEY_EVENT_NONE;
break;
case KEY_EVENT_RELEASE:
Keys[KET_Ok].event = KEY_EVENT_NONE;
break;
}
}

main.c程序代码如下所示：

StaticTask_t ledTaskTCB;
StackType_t ledTaskStack[ STACK_SIZE ];
TaskHandle_t ledTaskHandle = NULL;
StaticTask_t keyTaskTCB;
StackType_t keyTaskStack[ STACK_SIZE ];
TaskHandle_t keyTaskHandle = NULL;
int main ()
{
ledTaskHandle = xTaskCreateStatic(
ledTaskCode,       /* Function that implements the task. */
"ledTaskCode",          /* Text name for the task. */
STACK_SIZE,      /* Number of indexes in the xStack array. */
NULL,    /* Parameter passed into the task. */
tskIDLE_PRIORITY,/* Priority at which the task is created. */
ledTaskStack,          /* Array to use as the task's stack. */
&ledTaskTCB );  /* Variable to hold the task's data structure. */

keyTaskHandle = xTaskCreateStatic(
keyTaskCode,       /* Function that implements the task. */
"keyTaskCode",          /* Text name for the task. */
STACK_SIZE,      /* Number of indexes in the xStack array. */
NULL,    /* Parameter passed into the task. */
tskIDLE_PRIORITY,/* Priority at which the task is created. */
keyTaskStack,          /* Array to use as the task's stack. */
&keyTaskTCB );  /* Variable to hold the task's data structure. */
/* Start scheduler */
osKernelStart();
while(1){

}
}

这段代码包含两个相互独立且优先级相同的任务，因此采用时间片轮转调度方式运行。同时，代码中使用了三个操作系统 API 函数，具体说明如下：

1. vTaskDelay()：任务级延时函数，调用后将挂起当前任务，直到指定的延时结束，期间其他任务可继续执行。

2. vTaskSuspend()：无条件挂起指定任务，需传入任务句柄（TaskHandle_t），被挂起的任务需通过 vTaskResume() 恢复才能继续运行。

3. vTaskResume()：用于恢复被挂起的任务，使其重新进入就绪状态。

有关 FreeRTOS API 函数的详细说明，可参考其官方网站文档。

5.7 RTOS下编程思维框架

RTOS 提供了强大的任务管理能力，因此在编程时应转变传统裸机开发的思维模式。为帮助更好地适应操作系统下的开发，以下几点建议供参考：

1. 任务划分与调度：在操作系统环境下，各任务在宏观上是并发执行的。每个功能可拆分为独立任务，每个任务均可设计为类似主函数的循环结构。建议按实时性需求合理分配优先级，并注意任务会占用 RAM 资源，因此任务划分应适度，以逻辑清晰、易于维护为目标，避免过度拆分。

2. 使用系统接口管理任务：尽量通过操作系统提供的任务管理接口（如挂起、恢复、延时等）实现对任务的控制，从而方便地实现任务的启动、暂停等行为。

3. 复杂逻辑考虑状态机​：在处理多分支或复杂流程时，可引入状态机机制，以提高代码的结构性和可读性。

4. 资源共享需同步​：多个任务访问共享硬件资源时，必须使用信号量、互斥锁等同步机制，防止出现资源冲突导致系统错误（后续章节将详细说明）。

5.8 练习题

尝试增加一个新的任务，使用按键对其进行挂起和恢复。
